在光纤网络建设中，光纤配线架并不是简单的“光纤收纳盒”，而是连接光缆、尾纤、跳线以及网络设备的重要管理节点。其安装方式和内部结构，会直接影响光纤的端接、熔接、跳线、维护和后续扩容。

　　目前常见的光纤配线架主要包括壁挂式和机架式两类。两者在基本功能上具有较高的重合度，都可以承担光纤端接、熔接、连接和余纤管理等任务，但在安装方式、空间利用、连接密度、维护方式以及扩展能力方面存在明显差异。

　　一般而言，壁挂式光纤配线架更适合分散式、低至中等密度的光纤连接点，而机架式光纤配线架更适合集中式、高密度和需要持续扩展的网络环境。不过，实际选型不能只根据安装方式判断，还需要结合光纤数量、机房布局、维护频率、线缆走向和未来扩容计划综合考虑。

　　壁挂式与机架式光纤配线架的主要区别

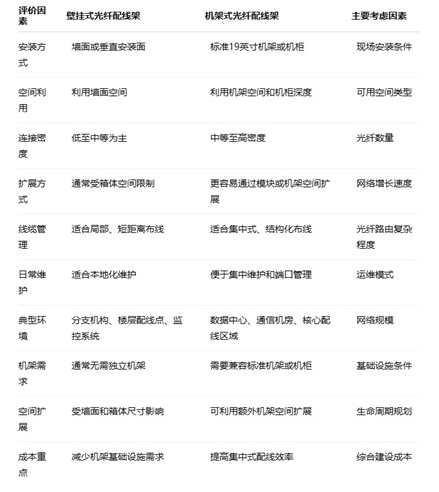

　　壁挂式和机架式配线架的核心功能相近，但服务的网络环境不同。可以从以下几个维度进行比较：

　　因此，两者并不存在绝对意义上的优劣。真正需要判断的是：光纤连接点应该以分布式方式部署，还是应该集中到标准机架环境中管理。

　　什么是壁挂式光纤配线架?

　　壁挂式光纤配线架是一种安装在墙壁、设备间垂直表面或其他固定安装面上的光纤管理设备。它通常用于光纤数量有限、机架空间不足，或者网络设备分布较为分散的场景。

　　根据具体结构不同，壁挂式光纤外壳可以集成适配器面板、熔接盘、光缆固定装置、尾纤管理区域以及余纤存储空间。进入箱体的主干光缆可以在内部完成固定、熔接和端接，再通过适配器与跳线连接到其他网络设备。

　　其主要特点是结构紧凑、安装灵活，不需要占用标准机架单元。对于楼层弱电间、分支机构、建筑物入口以及部分监控网络而言，这种安装方式能够减少对机房基础设施的依赖。

　　不过，壁挂式设计的扩展能力通常受到箱体尺寸和安装空间的限制。当连接数量持续增加时，如果没有预留足够的墙面空间，后续扩容可能需要增加新的箱体或重新规划线缆路径。

　　什么是机架式光纤配线架?

　　机架式光纤配线架按照标准19英寸机架或机柜进行设计，可以安装在服务器机柜、网络机柜或通信机架中。其优势并不只是“安装在机架上”，更重要的是能够将光纤连接纳入统一的机架式基础设施进行管理。

　　机架式配线架通常具有适配器面板、熔接模块、余纤存储区域和跳线管理结构，并可以根据实际需求采用不同端口密度和模块化配置。

　　在数据中心、通信机房和大型楼宇配线系统中，大量光纤连接往往集中在有限的机柜空间内。机架式配线架可以将不同方向、不同设备之间的光纤连接进行统一编号和分区管理，使端口识别、链路测试和故障排查更加有序。

　　此外，标准机架空间本身具有较好的可扩展性。当网络规模扩大时，可以通过增加配线架、扩展模块或预留机架单元的方式逐步增加连接能力，而不必频繁改变整体布线结构。

　　壁挂式与机架式光纤配线架如何选择?

　　选型的核心不是判断哪一种结构“更好”，而是判断哪种结构与当前网络架构更加匹配。可以从以下几个方面进行分析。

　　1.先确定安装空间

　　安装环境是最直接的判断条件。

　　如果现场已经具备标准19英寸机架或机柜，并且光纤连接主要集中在机房内，机架式配线架通常更加合理。选择时需要确认机架剩余U位、机柜深度以及前后检修空间。

　　如果现场没有标准机架，但存在稳定的墙面或垂直安装面，则可以优先考虑壁挂式设计。同时还需要检查墙体承载能力、箱体安装位置、光缆入口方向以及箱门开启和维护空间。

　　需要注意的是，不能只计算设备本体占用的空间。光纤弯曲半径、跳线走向、进出线空间以及维护人员操作区域同样需要纳入规划。

　　2.根据光纤数量确定连接密度

　　光纤数量是影响配线架结构的重要因素。

　　对于连接数量较少且位置分散的网络节点，壁挂式结构通常能够满足基本需求。其内部空间可以用于光缆固定、熔接和少量跳线管理。

　　当光纤数量不断增加，并且多个链路需要集中管理时，机架式配线架更具优势。标准化机架空间可以按照端口和区域进行划分，从而降低大量光纤集中后出现的交叉和拥塞。

　　需要特别注意的是，壁挂式或机架式并不能单独决定光纤密度。实际端口数量还与适配器类型、连接器规格、熔接盘结构以及箱体内部空间有关。

　　因此，不能仅根据外观判断容量，而应根据实际端口需求和内部组件配置进行核算。

　　3.评估未来扩展需求

　　光纤布线系统通常具有较长的使用周期，因此设计阶段不能只考虑当前连接数量。

　　如果当前需要24芯或48芯连接，但预计未来还会增加新的楼层、设备或链路，就需要提前考虑余量。

　　壁挂式配线架适合增长速度较低、连接位置较固定的应用。如果未来增加的光纤数量较少，可以通过预留端口和内部空间满足扩容需求。

　　对于持续增长的集中式网络，机架式结构通常更容易进行分阶段扩展。通过预留机架U位、适配器面板和模块空间，可以在不大幅调整现有布线系统的情况下增加连接能力。

　　因此，扩展性并不只是“还能放多少根光纤”，还包括未来增加端口后是否仍然便于管理和维护。

　　4.关注光纤路由和弯曲半径

　　光纤配线架内部空间设计直接关系到光纤保护。

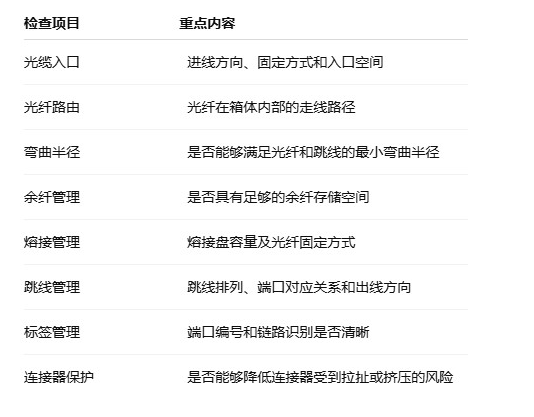

　　选型时应重点检查以下几个方面：

　　在高密度场景下，线缆管理的重要性甚至不低于端口数量。如果为了提高端口密度而过度压缩内部空间，后续维护可能更加困难，也容易增加光纤弯曲和连接器受力的风险。

　　5.根据维护方式进行判断

　　不同网络的维护模式存在明显差异。

　　如果光纤连接点位于远程楼层、建筑物入口或局部设备间，通常由技术人员在现场进行少量维护，壁挂式配线架能够满足需求。

　　而在数据中心或通信机房中，光纤链路可能需要频繁进行跳线调整、端口测试、链路迁移和故障排查。此时，将大量连接集中在机架中能够减少维护人员在不同位置之间移动的需求。

　　同时，集中式配线更容易建立统一的端口编号和线缆标识体系，有助于提升故障定位效率。

　　不同网络场景下的应用选择

　　小型办公室与分支机构

　　小型办公室和分支机构通常没有大规模机房基础设施，网络设备数量有限，光纤链路也相对稳定。

　　在这种环境中，壁挂式光纤配线架可以安装在弱电间、设备间或建筑物入口附近，不需要额外占用标准机架空间。

　　但如果分支机构未来需要部署更多光纤链路，或者网络设备逐渐集中到标准机柜中，则需要重新评估机架式方案的长期管理效率。

　　数据中心与服务器机房

　　数据中心的光纤连接通常具有较高密度，并且需要频繁进行端口调整和链路维护。

　　服务器、交换机、存储设备以及不同机柜之间存在大量光纤连接，因此机架式光纤配线架更适合这种集中式环境。

　　在设计时，除了考虑配线架本身的端口容量，还需要综合规划机架U位、垂直和水平线缆管理、跳线长度以及设备端口布局。

　　对于高密度光纤系统，合理的配线层次比单纯增加端口数量更重要。

　　电信机房与楼宇配线点

　　电信机房的连接规模差异较大，因此两种方案都有应用空间。

　　小型楼层配线点如果没有标准机架，可以采用壁挂式结构;而汇聚多个楼层、建筑物或外部链路的主配线区域，则更适合采用机架式结构。

　　对于大型楼宇网络，可以根据布线层级进行组合：在各楼层或局部区域采用紧凑型壁挂式配线，在主配线间使用机架式配线架进行集中管理。

　　这种方式能够兼顾分布式部署与集中式管理。

　　视频监控与门禁网络

　　视频监控、门禁等系统通常存在大量分散的终端节点。例如，光纤链路可能分别延伸至停车区域、楼层、设备间、建筑物入口等位置。

　　这些位置往往没有完整的机架基础设施，因此壁挂式光纤盒具有较高的部署灵活性。

　　如果安装环境存在温度变化、灰尘、湿气或机械冲击等因素，则需要重点关注外壳的环境适应能力以及光缆入口的密封和固定方式。

　　骨干与汇聚网络

　　骨干网络和汇聚网络承担大量链路汇聚任务，通常具有较高连接密度和较高维护频率。

　　在核心机房中，机架式光纤配线架可以为主干光纤、交换设备和传输设备提供统一的连接管理位置。

　　尤其是在需要进行链路迁移、设备替换或容量升级的网络中，标准化的机架式配线结构更容易进行端口追踪和分阶段调整。

　　壁挂式与机架式并非二选一

　　在实际网络中，壁挂式和机架式光纤配线架完全可以同时存在。

　　大型园区网络往往采用分层布线结构：楼层配线点负责本地光纤终端，主配线间负责多楼层链路汇聚，数据中心或核心机房进一步承担核心设备之间的连接。

　　因此，不同层级可以采用不同的配线方式。

　　例如，远端楼层可以采用壁挂式光纤配线箱，将本地光缆集中端接;主配线间采用机架式配线架，实现多条光纤链路的集中管理。这种混合部署方式并不会降低网络的一致性，只要光纤类型、连接器规格、端口编号、标签规则和布线标准保持统一即可。

　　从整个网络生命周期来看，这种方式往往比强制所有位置采用同一种配线架更加合理。

　　光纤外壳与光纤配线架有什么区别?

　　“光纤外壳”和“光纤配线架”在实际应用中经常被混用，但两者侧重点有所不同。

　　光纤外壳更强调保护和容纳功能，主要用于光缆固定、光纤端接、熔接、余纤存储以及连接组件保护。

　　光纤配线架则更加侧重连接和配线管理，为适配器、连接器和跳线提供标准化接口。

　　在实际产品中，两种功能通常会结合在同一个设备中。因此，一个光纤外壳可能内部安装配线面板和熔接盘，也可能只提供基础壳体，需要根据实际应用配置相应组件。

　　采购和设计时，应以具体结构和配置为准，而不能仅依据名称判断功能。

　　总结

　　壁挂式与机架式光纤配线架的差异，本质上是分布式连接管理与集中式连接管理之间的选择。

　　壁挂式结构更加适合机架基础设施有限、光纤连接相对分散、端口数量较少且维护频率不高的场景;机架式结构则更加适合数据中心、通信机房、骨干网络等连接集中、密度较高且需要频繁维护和持续扩展的环境。

　　在实际项目中，最合理的选择并不是单纯追求更高密度或更低成本，而是让配线架的结构与网络拓扑、安装空间、光纤数量、维护流程和未来扩容计划保持一致。

　　从长期运维角度来看，一个合适的光纤配线系统应当同时解决“现在怎么装、以后怎么扩、维护时怎么找”三个问题。只有将这些因素纳入整体布线规划，才能在满足当前连接需求的同时，为网络后续升级保留足够的调整空间。

　　常见问题

　　1.机架式光纤配线架的插入损耗一定更低吗?

　　答：不一定。

　　插入损耗主要与连接器、适配器、熔接质量、光纤类型、端面质量以及安装工艺有关。壁挂式和机架式本身并不会直接决定插入损耗水平。

　　在符合设计要求并采用合理安装工艺的情况下，两种结构都可以实现满足网络要求的光学性能。

　　2.壁挂式和机架式可以部署在同一个网络中吗?

　　答：可以。

　　对于大型园区、楼宇和分支网络而言，两种结构结合使用非常常见。壁挂式配线架适用于分散式终端节点，机架式配线架则适用于主配线间和集中式连接区域。

　　关键在于建立统一的光纤类型、接口标准、端口编号和标签管理体系。

　　3.光纤外壳是否一定包含熔接盘?

　　答：不一定。

　　不同产品的配置可能存在差异。有些完整的光纤外壳会配置熔接盘、适配器面板和余纤管理组件，有些基础外壳则需要根据项目要求单独配置。

　　因此，在设计和采购阶段，应确认熔接盘容量、适配器兼容性、连接器类型以及内部光纤管理结构。

　　4.光纤配线架应该预留多少扩展空间?

　　答：没有统一适用于所有项目的固定比例。

　　合理的预留量应根据网络增长速度、设备生命周期、建筑规模以及未来业务需求确定。对于增长较快的集中式网络，应在机架U位、端口数量和线缆管理空间方面同时预留余量，而不是只增加几个空闲端口。
