如果说互联网是信息时代的"高速公路"，那么光纤通信电缆就是这条公路上最重要的"路面"。全球超过95%的跨洋数据通过海底光缆传输，而国内90%以上的长途通信也依赖于光纤电缆。本文将深入剖析光纤通信电缆的结构、原理、制造工艺及其在现代通信中的核心地位。

　　一、光纤的基本结构与导光原理

　　1. 光纤的三层结构

　　纤芯(Core)：由高纯度石英玻璃(SiO₂)掺杂锗或氟制成，折射率为n₁。单模光纤芯径约8-10μm，多模光纤芯径为50μm或62.5μm。

　　包层(Cladding)：同样为石英玻璃，折射率n₂略低于纤芯(n₁ > n₂)，形成全反射的条件。包层外径通常为125μm。

　　涂覆层(Coating)：由丙烯酸酯类材料构成，保护光纤免受机械损伤和水汽侵蚀，外径通常为250μm。

　　2. 全反射导光原理

　　当光从高折射率介质(纤芯)射向低折射率介质(包层)时，若入射角大于临界角，光将全部反射回纤芯，沿光纤轴向传播。这就是光纤传输光信号的基本物理原理——全内反射。

　　临界角计算公式：

　　θc=arcsin(n1n2)对于典型单模光纤(n₁=1.4682，n₂=1.4628)，临界角约为81.5°。

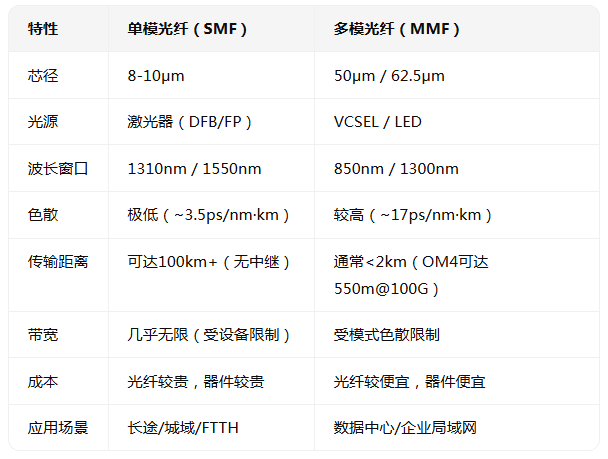

　　二、光纤的类型与特性对比

　　多模光纤的代际演进：

　　OM1：62.5μm，橙色护套，10G传输距离33m

　　OM2：50μm，橙色护套，10G传输距离82m

　　OM3：50μm，水蓝色护套，10G传输距离300m

　　OM4：50μm，水蓝色护套，10G传输距离550m

　　OM5：50μm，石灰绿色护套，支持SWDM技术，多波长传输

　　三、光缆的结构设计

　　光纤本身非常脆弱(抗拉强度仅约0.7GPa)，必须通过合理的光缆结构设计来保护。

　　1. 松套层绞式光缆(最常见)

　　松套管：光纤在管内有余长(通常0.2%-0.3%)，可缓冲外部应力。

　　中心加强件：FRP(玻璃纤维增强塑料)或磷化钢丝，提供抗拉强度。

　　铠装层：钢带或钢丝铠装，提供抗压和防鼠咬能力。

　　护套：PE(聚乙烯)或LSZH(低烟无卤阻燃)，根据应用环境选择。

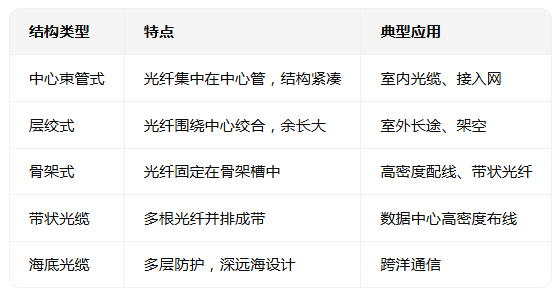

　　2. 其他光缆结构

　　四、海底光缆——通信电缆的"珠穆朗玛"

　　海底光缆是通信电缆中技术含量最高、制造难度最大的产品。

　　典型海底光缆结构(从内到外)：

　　光纤(G.654.E超低损耗光纤，衰减≤0.154dB/km)

　　铜管/铝合金管(防水、供电)

　　聚乙烯绝缘层

　　钢丝铠装层

　　沥青/聚氨酯护套

　　铜带/铝带屏蔽层

　　外护套

　　著名海底光缆系统：

　　SEA-ME-WE 5：连接东南亚-中东-西欧，全长约20,000km，设计容量24Tbps。

　　MAREA：微软与Meta联合投资，跨大西洋，容量160Tbps。

　　SJC2：连接亚洲多国，采用C+L波段技术，容量可扩展。

　　海底光缆的挑战：

　　深海水压(马里亚纳海沟处超过1000个大气压)

　　海底地震、火山活动

　　渔业拖网、船锚损伤

　　维修成本极高(单次维修可达数千万美元)

　　五、光纤制造工艺概述

　　1. 预制棒制备(MCVD法)

　　在旋转的石英管内壁，通过氧氢火焰沉积SiO₂、GeO₂等掺杂层。

　　预制棒直径约20mm，长度约1m。

　　这是决定光纤质量的最关键步骤。

　　2. 拉丝

　　预制棒在约2000°C高温下被拉制成直径125μm的光纤。

　　拉丝速度可达10-20m/s，需精确控制直径和涂层厚度。

　　3. 测试

　　衰减测试(OTDR)

　　色散测试

　　机械可靠性测试(筛选试验)

　　波长色散系数测试

　　六、光纤通信的前沿技术

　　超低损耗光纤(G.654.E)：衰减低至0.146dB/km，用于超长距传输。

　　弯曲不敏感光纤(G.657)：可在极小半径下弯曲而不增加损耗，适用于FTTH和室内布线。

　　多芯光纤(MCF)：一根光纤内含7-19芯，容量倍增。

　　少模光纤(FMF)：利用模式复用技术增加容量。

　　空分复用+波分复用(SDM+WDM)：单纤传输容量突破1Pbps。

　　结语

　　光纤通信电缆以其超大带宽、超低损耗、抗电磁干扰、长寿命等优势，已成为现代通信不可替代的基础设施。从深海到太空，从城域网到数据中心，光纤正在以惊人的速度拓展人类通信的边界。随着空分复用、量子通信等新技术的融入，光纤电缆的未来将更加光明。
