少模光纤的性能高度依赖其折射率分布与结构设计。目前，行业主流制备工艺包括管内化学气相沉积法(MCVD)、微波等离子体化学气相沉积法(PCVD)等。本文将深入解析少模光纤的制备流程，并对比不同工艺的优劣，为技术选型提供参考。

　　制备流程：四步实现精密控制

　　原料提纯与预制棒沉积：

　　原料选择：以高纯度四氯化硅(SiCl4)、四氯化锗(GeCl4)为掺杂剂，通过精馏提纯去除金属杂质(如Fe、Cu)，确保光纤衰减系数<0.2dB/km。

　　沉积工艺：

　　MCVD法：将石英管旋转加热至1800℃，通过氧气携带掺杂剂在管内壁沉积形成芯层。该工艺适合制备阶跃型折射率分布，但折射率控制精度较低(±0.005)。

　　PCVD法：利用微波等离子体激发气体电离，实现纳米级沉积层控制(可达3000层)。长飞光纤通过PCVD工艺制备的渐变型少模光纤，差分群时延(DGD)波动<0.1ps/m，显著优于MCVD法。

　　预制棒熔炼与表面处理：

　　沉积完成后，将预制棒在2200℃高温下熔缩，形成实心圆柱体。此阶段需严格控制温度梯度，避免气泡与条纹缺陷。

　　表面处理包括酸蚀去除杂质层、涂覆保护层(如碳涂层)以防止氢损。

　　拉丝与涂覆：

　　预制棒在2000℃拉丝塔中拉伸至125μm直径光纤，拉丝速度达20m/s。

　　涂覆环节采用双层结构：内层为丙烯酸酯(缓冲层)，外层为聚酰胺(保护层)，总涂覆直径达245μm，确保光纤抗弯曲性能(弯曲半径<10mm时损耗增加<0.1dB)。

　　质量检测与筛选：

　　光学检测：使用光学时域反射仪(OTDR)测量衰减系数，要求1550nm波段下<0.22dB/km。

　　几何检测：通过激光干涉仪测量纤芯直径(误差<±0.5μm)、包层不圆度(<0.7%)。

　　模式测试：采用可调谐激光器与模式分解器，验证光纤支持的模式数量与正交性。

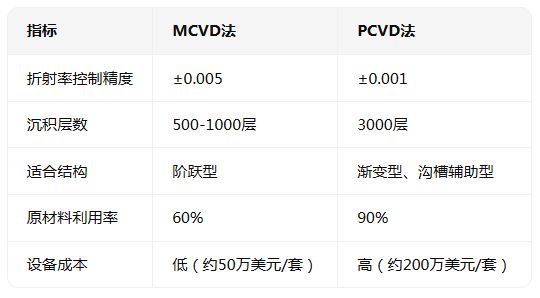

　　工艺对比：MCVD vs. PCVD

　　案例分析：

　　阶跃型少模光纤：Corning采用MCVD法制备的FM SI-2光纤，芯径14μm，支持LP01与LP11双模传输，DGD为1.9ps/m，适用于短距数据中心场景。

　　渐变型少模光纤：长飞光纤通过PCVD工艺制备的FM GI-2光纤，芯径20μm，支持四模传输，DGD波动<0.1ps/m，满足长距骨干网需求。

　　未来趋势：智能化与绿色制备

　　AI辅助工艺优化：通过机器学习模型预测沉积参数(如温度、气体流量)对折射率的影响，将控制精度提升至纳米级。例如，烽火通信已实现PCVD沉积过程的实时闭环控制，产品合格率提高15%。

　　低能耗制备技术：采用氢氧焰替代传统电阻加热，降低拉丝塔能耗30%。同时，回收利用沉积尾气中的SiCl4，减少原料浪费。

　　柔性化生产线：模块化设计拉丝塔，支持快速切换不同类型少模光纤的生产(如从两模切换至四模)，缩短交货周期至7天。

　　结语

　　少模光纤的制备工艺是决定其性能的核心环节。从MCVD的成熟稳定到PCVD的精密控制，行业正通过工艺创新满足多样化应用需求。未来，随着AI与绿色技术的融合，少模光纤的制备将迈向智能化、高效化，为全球光通信产业提供坚实支撑。
