一直有朋友问到，poe交换供电时，网络断了一芯后怎么办?这是个实际问题，毕竟poe交换机使用的越来越广了，那么今天我们来看下，解密POE供电秘密，当您的网线有一芯断的时候怎么办，这篇文章对您的帮助就会体现出来。

　　一、百兆网络供电

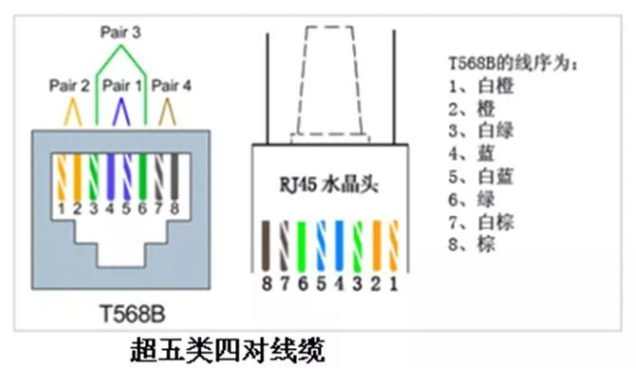

　　poe是通过网线来供电的，标准的五类网线有四对双绞线，但是在10MBASE-T和100M BASE-T中只用到其中的两对。IEEE80 2.3af允许两种用法：

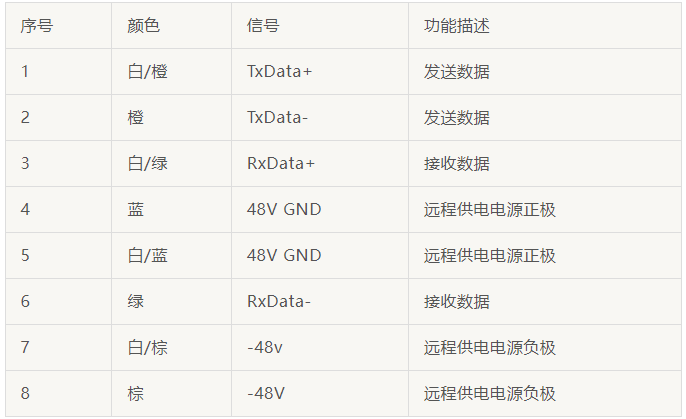

　　一、应用空闲脚供电时4、5脚连接为正极，7、8脚连接为负极。

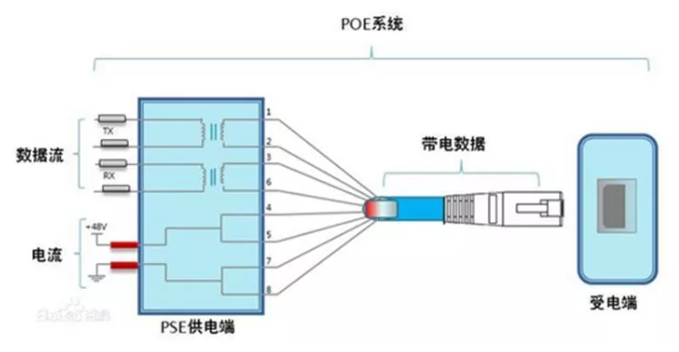

　　下图为利用空闲线(4,5,7,8)传递48V的电源。

　　这里弱电君有必要解释下，何为空闲线，对于百兆PoE交换机，供电标准下网线只要1、2、3、6线芯连通即可，既走数据又供电;那么4、5、7、8就相当于没有用了，断了也没关系。

　　当然如果你想1236走数据，4578供电，那么必须要8芯网线，并且保证8芯全部连通，这里面利用空闲脚，就是指1236走数据，4578供电，8根都用上，具体连接方式下图有的。

　　图一

　　图二

　　二、利用信号线(1,2,3,6)同时传递数据信号和48V的电源。

　　应用数据脚供电时，将DC电源加在传输变压器的中点，在这种方式下线对1、2和线对3、6可以为任意极性，也就是1、2可以为正极，3、6负极。传输数据所用的芯线上同时传输直流电，其输电采用与以太网数据信号不同的频率，不影响数据的传输，这个我们上面有说到了，即传数据又供电。

　　图三

　　标准不允许同时应用以上两种情况。电源提供设备PSE只能提供一种用法，但是电源应用设备PD必须能够同时适应两种情况。该标准规定供电电源通常是48V、13W的。PD设备提供48V到低电压的转换是较容易的，但同时应有1500V的绝缘安全电压。

　　二、千兆网络供电

　　下面谈一下1000M BASE-T POE 供电系统。

　　图四

　　图五

　　图六

　　图七

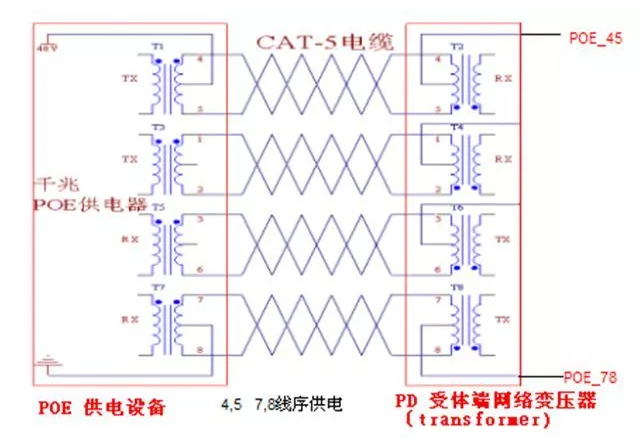

　　1000M BASE-T POE 供电系统4个线序对均传输数据，故无空闲对，均采用数据对供电，图六，1脚和2脚、3脚和6脚通过网络变压器进行电压、信号的分频、分离出来的电压连接到桥式整流进行整流供电，如图八

　　图八

　　以上讨论的是POE adapter 供电模式，典型的POE adapter 如下图

　　图九：POE adapter

　　另一种是通过POE供电交换机供电

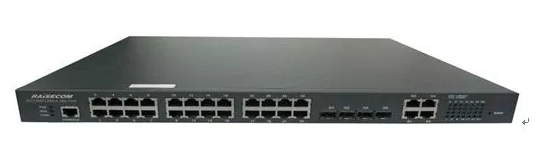

　　图十：POE供电交换机

　　图十一：POE交换机供电示意图

　　协商供电

　　当在一个网络中布置PSE供电端设备时,POE以太网供电工作过程如下所示。

　　1、 检测：一开始,PSE设备在端口输出很小的电压,直到其检测到线缆终端的连接为一个支持IEEE802.3af标准的受电端设备。

　　2、PD端设备分类：当检测到受电端设备PD之后,PSE设备可能会为PD设备进行分类,并且评估此PD设备所需的功率损耗。

　　3、开始供电：在一个可配置时间(一般小于15μs)的启动期内,PSE设备开始从低电压向PD设备供电,直至提供48V的直流电源。

　　4、供电：为PD设备提供稳定可靠48V的直流电,满足PD设备不越过15.4W的功率消耗。

　　5、断电：若PD设备从网络上断开时,PSE就会快速地(一般在300～400m之内)停止为PD设备供电，并重复检测过程以检测线缆的终端是否连接PD设备。
