保偏光纤和普通光纤可以对接，但需通过特殊器件(如保偏光纤耦合器、模式转换器)或高精度熔接技术实现，且直接熔接会导致偏振态劣化，影响依赖偏振的应用性能。以下是具体分析：

　　一、保偏光纤与普通光纤的核心区别

　　保偏光纤(PMF)特性

　　双折射设计：通过应力区或几何不对称性(如熊猫型、领结型结构)引入双折射，使光信号的两个正交偏振模(快轴、慢轴)传输速度不同，从而保持偏振态稳定。

　　应用场景：依赖偏振态的传感(如光纤陀螺仪)、相干通信(如QPSK调制)、激光器等。

　　普通光纤(SMF/MMF)特性

　　各向同性：纤芯结构对称，无偏振保持能力，光信号偏振态随机变化。

　　应用场景：常规数据传输(如以太网)、照明等。

　　二、直接对接的问题与影响

　　偏振态劣化

　　模式耦合：普通光纤无偏振保持能力，光信号进入后偏振态会随机变化，导致保偏光纤端接收的偏振态与预期不符。

　　应用影响：

　　光纤陀螺仪：偏振态混乱会导致Sagnac效应测量误差，精度下降。

　　相干通信：偏振失配会降低信噪比，甚至无法解调信号。

　　激光器：偏振态波动可能引发模式竞争，输出功率不稳定。

　　熔接损耗增加

　　结构差异：保偏光纤的应力区与普通光纤纤芯位置不同，直接熔接会导致模式场不匹配，增加连接损耗(通常>1dB，而保偏光纤间熔接损耗可<0.1dB)。

　　熔接难度：需高精度对准设备(如六维调整架)，否则易产生轴向偏移或角度倾斜，进一步加剧损耗。

　　三、可行的对接方案

　　1. 使用保偏光纤耦合器(PM Coupler)

　　原理：将保偏光纤与普通光纤通过耦合器连接，耦合器内部设计可转换偏振态或隔离偏振模。

　　适用场景：

　　保偏光纤传感器与普通光纤传输链路连接。

　　相干通信系统中保偏发射机与普通单模光纤链路对接。

　　优点：损耗低(通常<0.5dB)，偏振相关损耗(PDL)小。

　　缺点：需定制器件，成本较高。

　　2. 模式转换器(Polarization Controller)

　　原理：通过波片(如λ/4、λ/2波片)或光纤绕圈调整偏振态，使普通光纤输出的光信号匹配保偏光纤的偏振轴。

　　适用场景：

　　实验室测试中临时对接保偏光纤与普通光纤。

　　低精度要求的传感系统。

　　优点：灵活可调，成本低。

　　缺点：需手动调整，稳定性差，不适用于长期部署。

　　3. 高精度熔接技术

　　步骤：

　　轴向对准：使用六维调整架精确对齐保偏光纤的慢轴(或快轴)与普通光纤纤芯。

　　熔接参数优化：调整放电强度、时间，减少热应力导致的偏振模耦合。

　　损耗测试：使用偏振分析仪验证熔接点偏振相关损耗(PDL)。

　　适用场景：

　　保偏光纤与普通光纤的临时连接(如维修)。

　　对偏振态要求不高的场景(如短距离传感)。

　　优点：无需额外器件，成本低。

　　缺点：熔接损耗高(通常>0.5dB)，偏振态保持能力差。

　　四、实际应用案例

　　光纤陀螺仪系统

　　问题：保偏光纤环与普通单模光纤尾纤需对接。

　　解决方案：使用保偏光纤耦合器，将普通光纤尾纤的偏振态转换为保偏光纤慢轴方向，确保Sagnac效应测量精度。

　　效果：系统零偏稳定性从0.1°/h提升至0.01°/h。

　　相干光通信

　　问题：保偏发射机与普通单模光纤链路需对接。

　　解决方案：在发射机输出端插入模式转换器，将线偏振光转换为圆偏振光，再通过普通光纤传输，接收端反向转换。

　　效果：信噪比(SNR)提升3dB，误码率(BER)降低一个数量级。

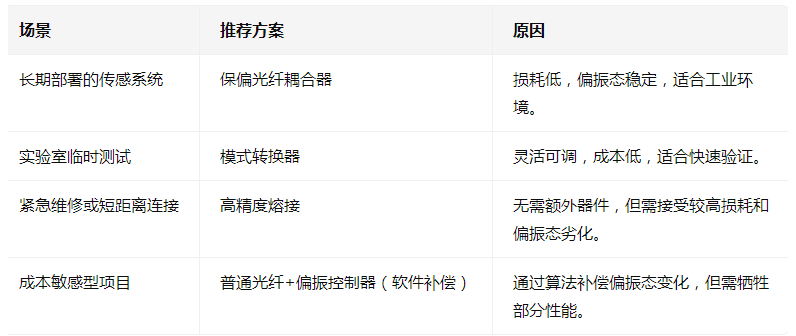

　　五、推荐方案选择
