光纤接续损耗是指光信号在光纤连接点(如熔接、机械连接或活动连接器处)传输时，因光纤结构、几何参数或连接工艺等因素导致的功率损失，通常以分贝(dB)为单位衡量。它是光纤通信系统中影响信号传输质量的关键指标，直接关系到系统的传输距离、带宽和可靠性。

　　一、光纤接续损耗的成因

　　光纤本征因素

　　模场直径不匹配：单模光纤的模场直径差异会导致光功率耦合效率降低。例如，若两根光纤的模场直径分别为9μm和10μm，接续损耗可能增加0.2dB。

　　折射率分布差异：光纤芯层和包层的折射率分布不同会影响光信号的传输模式，产生附加损耗。

　　数值孔径(NA)不一致：NA差异会导致光信号在连接点处发生散射或反射，增加损耗。

　　连接工艺因素

　　轴向错位：光纤端面未完全对齐(如横向偏移、角度倾斜)会导致光信号泄漏。例如，1μm的横向偏移可能产生0.5dB的损耗。

　　端面质量：端面不平整、有划痕或污染(如灰尘、油污)会引发光散射或反射。例如，端面粗糙度超过0.3μm时，损耗可能显著增加。

　　熔接参数不当：熔接温度、时间或放电强度不合适会导致熔接点变形或气泡产生，增加损耗。

　　外部环境因素

　　温度变化：热胀冷缩可能导致光纤微弯或连接点松动，引发损耗波动。

　　机械应力：光纤受拉、压或弯曲时，模场分布可能改变，导致损耗增加。

　　湿度与腐蚀：长期暴露在潮湿或腐蚀性环境中可能损害光纤涂层或连接器，影响性能。

　　二、光纤接续损耗的测量方法

　　光功率计法

　　原理：通过比较接续前后光功率的差值计算损耗。

　　步骤：

　　用光功率计测量输入光功率(P₁)。

　　接续后测量输出光功率(P₂)。

　　损耗(dB)= 10 × log₁₀(P₁/P₂)。

　　特点：操作简单，但需稳定光源和准确校准。

　　光时域反射仪(OTDR)法

　　原理：利用背向散射光分析光纤链路中的损耗分布。

　　步骤：

　　将OTDR连接到光纤一端，发射脉冲光。

　　接收并分析背向散射信号，定位接续点并计算损耗。

　　特点：可同时测量损耗、长度和故障点，但需专业解读结果。

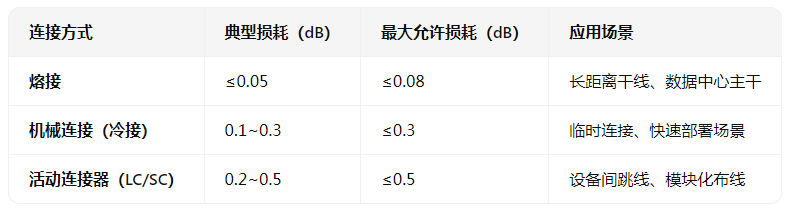

　　三、光纤接续损耗的典型值

　　四、降低光纤接续损耗的措施

　　优化连接工艺

　　熔接：使用高精度熔接机，控制放电参数(如放电时间、强度)，确保熔接点光滑无气泡。

　　机械连接：选择与光纤匹配的连接器，严格按说明书操作，避免过度紧固或松动。

　　端面处理：使用光纤切割刀制备平整端面，清洁时用无尘棉签蘸取酒精擦拭。

　　控制环境因素

　　温度：在恒温环境下操作，避免温度骤变导致光纤变形。

　　湿度：保持操作区域干燥，防止水汽凝结影响端面质量。

　　机械保护：使用套管或保护盒固定接续点，避免外力拉扯或弯曲。

　　选用高质量材料

　　光纤：选择模场直径、折射率分布一致的光纤(如同一批次产品)。

　　连接器：采用低损耗、高回波损耗的连接器(如APC型连接器)。

　　熔接机：定期校准熔接机，确保参数准确。

　　五、光纤接续损耗的实际影响

　　传输距离缩短：损耗每增加1dB，传输距离可能减少数公里(具体取决于光纤类型和系统设计)。

　　信号质量下降：高损耗会导致眼图闭合、误码率增加，影响数据传输可靠性。

　　系统成本增加：为补偿损耗，需增加中继器或光放大器，提高建设成本。
