UTP电缆(非屏蔽双绞线电缆)的工作原理主要基于双绞结构的电磁干扰抵消效应，其核心设计通过物理绞合和电气特性优化，实现数据信号的可靠传输。以下是具体分析：

　　一、双绞结构：电磁干扰的天然屏障

　　绞合原理

　　UTP电缆由4对(共8根)绝缘铜线相互缠绕而成，每对线中的两根导线以螺旋方式紧密绞合。这种设计利用电磁感应原理，当外界电磁波(如电源线、无线电信号)作用于线对时：

　　两根导线因位置相近，受到的干扰信号幅度相近、方向相反;

　　在接收端，干扰信号相互抵消，从而削弱外部电磁干扰(EMI)和射频干扰(RFI)的影响。

　　绞合密度的优化

　　不同类别的UTP电缆(如Cat5e、Cat6)通过调整绞合密度(即单位长度内的绞合次数)来提升抗干扰能力。例如：

　　Cat6电缆的绞合密度高于Cat5e，能更有效减少线对间的串扰(Crosstalk)，支持10Gbps高速传输。

　　绞合方向通常为逆时针，以匹配信号传输的极性需求。

　　二、电气特性：信号传输的基石

　　差分信号传输

　　每对线中的两根导线分别传输正、负电平的差分信号(Differential Signaling)。

　　接收端通过比较两根导线的电压差还原原始信号，进一步抑制共模噪声(如电磁干扰引起的电压波动)。

　　阻抗控制

　　UTP电缆的标准阻抗为100欧姆，与网络设备(如网卡、交换机)的输入阻抗匹配，减少信号反射和能量损耗。

　　阻抗一致性通过线径、绝缘材料厚度和绞合结构严格控制，确保高频信号(如千兆以太网)的稳定传输。

　　三、性能表现：抗干扰与传输能力的平衡

　　抗干扰能力

　　无屏蔽设计：UTP电缆未包裹金属屏蔽层，依赖双绞结构本身抵消干扰，适合低干扰环境(如家庭、办公室)。

　　局限性：在强电磁干扰环境(如工厂、变电站)中，性能可能弱于屏蔽双绞线(STP)。

　　传输速率与距离

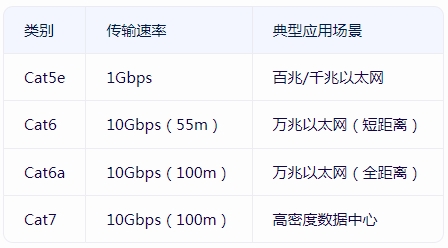

　　类别与速率：不同类别的UTP电缆支持不同的传输速率：

　　距离限制：UTP电缆的最大传输距离通常为100米(如以太网标准)，超过后需使用中继器或光纤。

　　四、应用场景：灵活性与经济性的结合

　　局域网(LAN)连接

　　UTP电缆是以太网的主流传输介质，用于连接计算机、路由器、交换机等设备。

　　例如：家庭网络中，路由器通过UTP电缆连接至各房间的网线插座，实现有线宽带接入。

　　监控与音频传输

　　在安防系统中，UTP电缆可传输视频信号(需配合视频平衡器)和音频信号(如NVR、DVR设备)。

　　电话系统

　　UTP电缆最早用于电话线路(如Cat1、Cat2)，支持语音通信和低速数据传输。

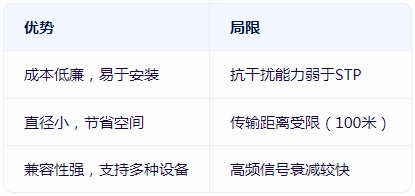

　　五、优势与局限
