光纤配线架的抗震与抗冲击性能是其关键可靠性指标，尤其在数据中心、通信基站或工业场景中，需确保在震动、冲击或意外碰撞下光纤连接稳定、无中断。以下是具体性能要求及实现方式：

　　一、抗震性能的核心要求

　　机械结构设计

　　高强度框架：采用冷轧钢板或铝合金材质，通过加强筋、折边工艺提升整体刚度，减少震动时的形变。

　　模块化固定：适配器面板、光纤跳线管理模块通过卡扣或螺丝紧固，避免松动脱落。

　　案例：某品牌2U光纤配线架通过有限元分析(FEA)优化结构，可承受0.5g加速度(50Hz~200Hz频段)的随机震动。

　　光纤固定与保护

　　余纤存储设计：采用环形或盘绕式存储，避免光纤因震动被拉扯或弯折(最小弯曲半径需≥30mm)。

　　跳线固定夹：使用魔术贴或卡扣固定跳线，减少晃动幅度。

　　案例：某数据中心配线架内置光纤理线环，跳线固定后震动测试中损耗波动<0.1dB。

　　抗震测试标准

　　国标/行标：需符合GB/T 2423.10(振动试验)、YD/T 925(通信设备抗震)等标准。

　　测试参数：通常要求在5Hz~500Hz频段内，加速度0.3g~1.0g下持续震动2小时，光纤连接损耗变化≤0.2dB。

　　二、抗冲击性能的关键指标

　　冲击防护设计

　　缓冲材料：在配线架四角或关键部位加装橡胶垫、硅胶减震块，吸收冲击能量。

　　防撞结构：边缘采用圆角设计或加装金属护角，避免运输或安装时碰撞损坏。

　　案例：某工业级配线架在1米高度跌落测试中，适配器面板无松动，光纤损耗无变化。

　　连接器固定强度

　　适配器锁紧机制：LC/SC适配器通过卡扣或螺纹固定，防止冲击时脱出。

　　预端接模块：MTP/MPO模块采用金属外壳+螺丝固定，抗冲击能力更强。

　　测试标准：IEC 61300-3-35要求适配器需承受5N的轴向拉力不脱落。

　　冲击测试标准

　　半正弦波冲击：模拟运输或意外碰撞，通常要求峰值加速度50g~100g，持续时间11ms，测试后光纤连接无中断。

　　案例：某品牌配线架通过MIL-STD-810G标准冲击测试，适用于军用或车载环境。

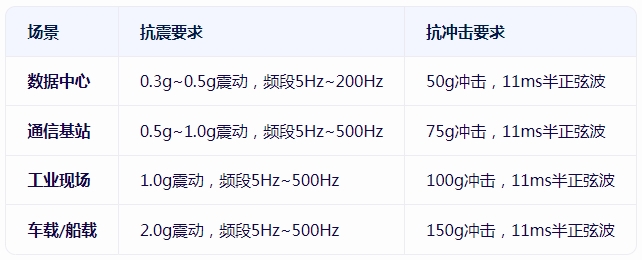

　　三、不同场景的性能需求

　　四、提升抗震抗冲击性能的方法

　　材料升级

　　使用高强度铝合金(如6061-T6)替代普通钢材，重量减轻30%的同时强度提升20%。

　　案例：某品牌配线架采用铝合金框架后，通过2.0g震动测试。

　　结构优化

　　采用“蜂窝状”内部支撑结构，分散应力。

　　案例：某数据中心配线架通过蜂窝结构，抗冲击能力提升40%。

　　冗余设计

　　关键部件(如适配器、熔接盘)采用双备份固定。

　　案例：某军用配线架的适配器采用双螺丝固定，通过150g冲击测试。

　　五、用户选型建议

　　普通机房：选择符合GB/T 2423.10标准的1U/2U配线架，抗震0.5g、抗冲击50g。

　　地震多发区：优先选择工业级配线架，抗震1.0g、抗冲击75g，并加装外部减震支架。

　　车载/船载：需定制车载专用配线架，抗震2.0g、抗冲击150g，并配备防脱落锁扣。

　　总结

　　光纤配线架的抗震与抗冲击性能需通过结构优化、材料升级和冗余设计实现，并需符合国标/行标测试要求。用户在选型时应根据实际场景需求，选择匹配的性能等级，避免过度设计或性能不足。
